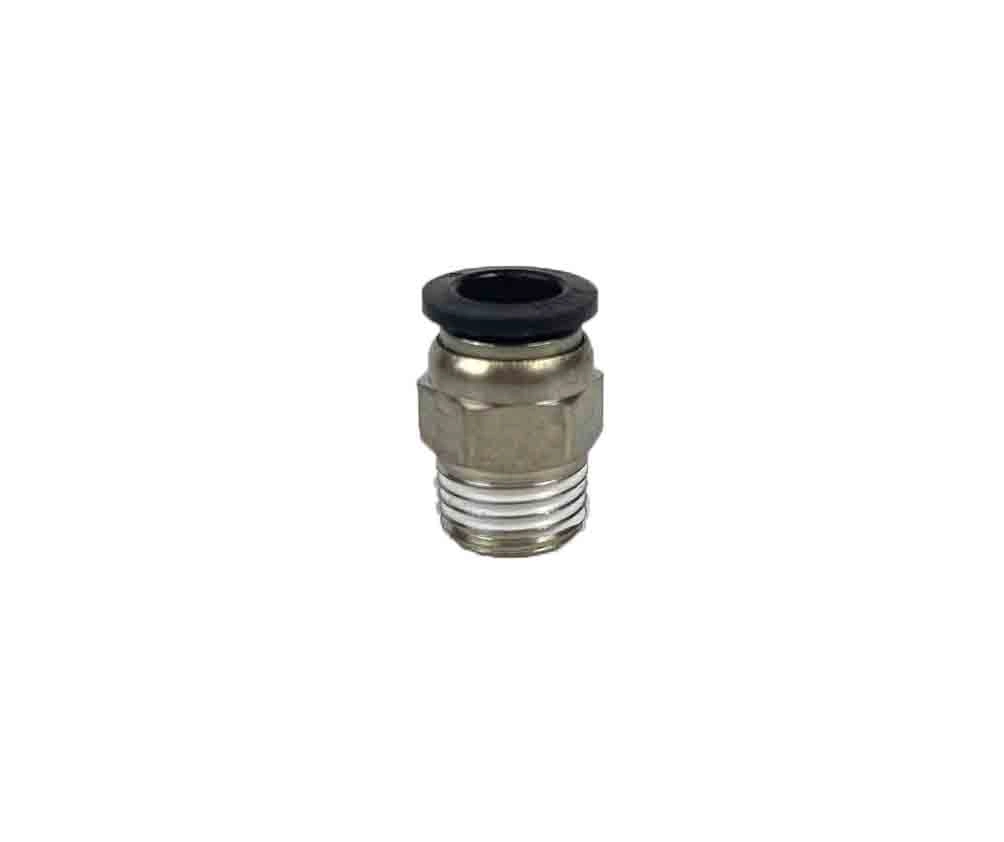

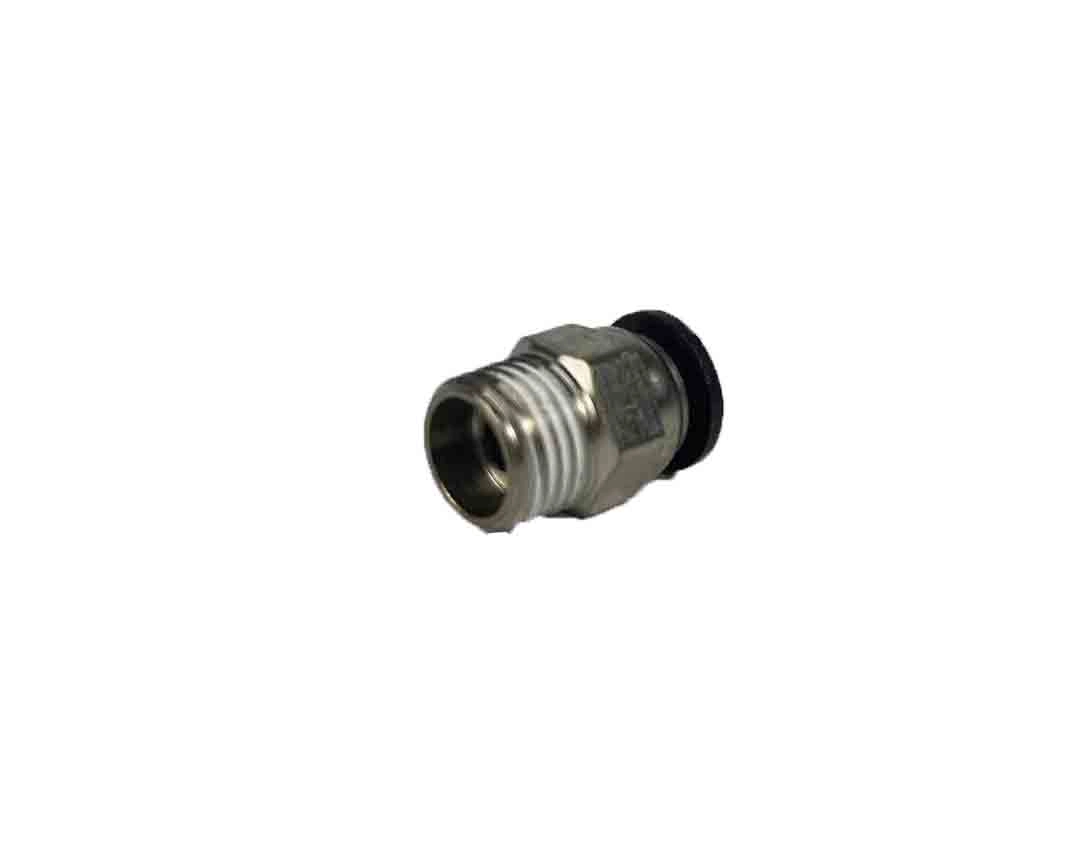

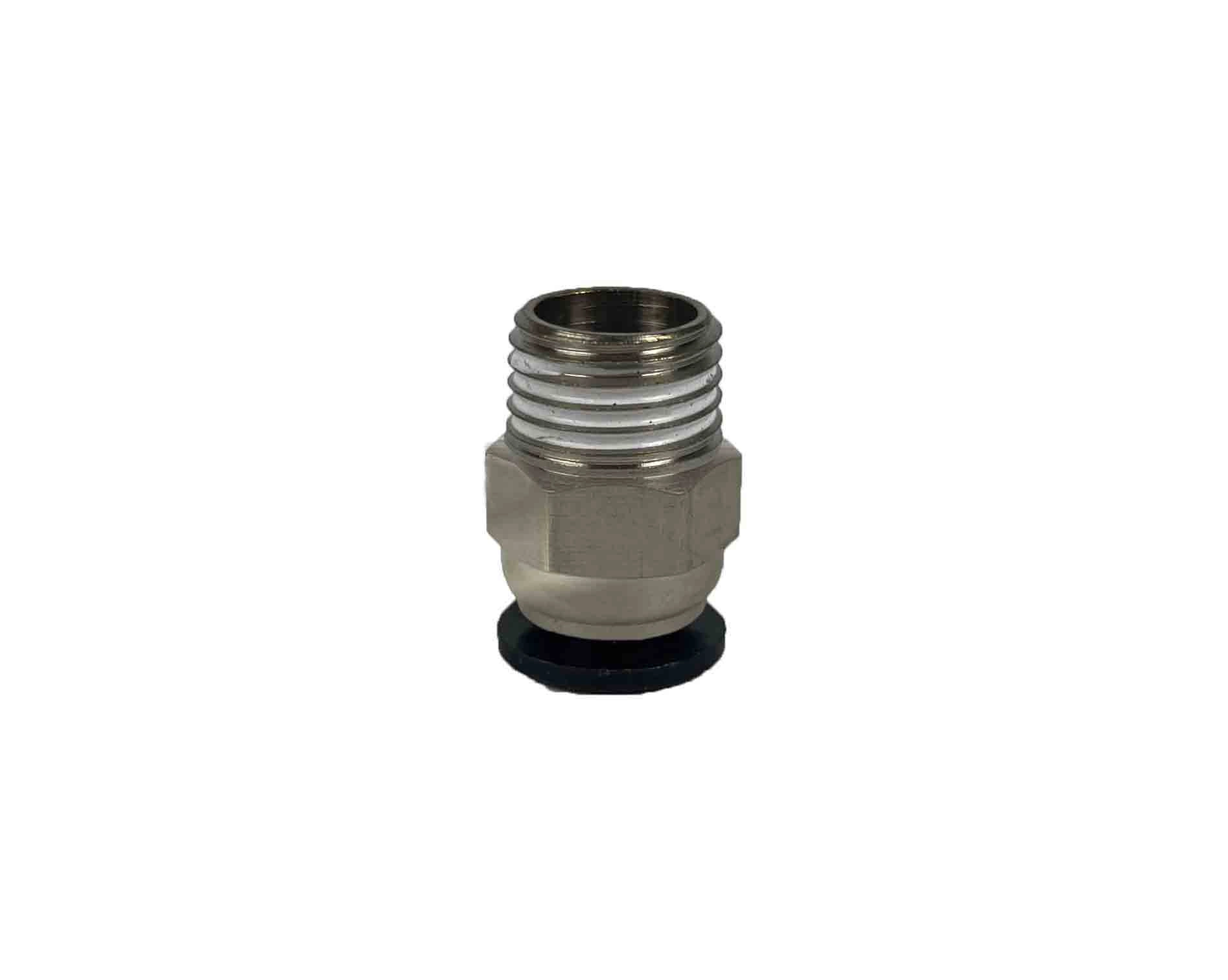

Aksesuarlar Tek Dokunuş Bağlantı Parçaları PC serisi
Aksesuarlar——Tek Dokunuş Bağlantı Parçaları-PC serisi Ürün Avantajları
1. Kompakt görünüm yerden tasarruf sağlar.
2. Diş kısmı sızdırmazlık maddesi ile kaplanmıştır ve M5 dişi, bağlantı dişi kısmı üzerinden hava sızıntısını önlemek için bir sızdırmazlık contası ile tutturulmuştur.
3. Serbest bırakma düğmesi için gri ve siyah isteğe bağlıdır.
Aksesuarlar Tek Dokunuş Bağlantı Parçaları PC serisi ürün detayları
PC thread through, BESTEN'in pnömatik bağlantı ürünüdür. Bu tür bir bağlantı PC sınıfına aittir, hızlı takma ve çıkarma özelliklerine sahiptir ve pnömatik sistemlerde yaygın olarak kullanılır. Bununla birlikte, her biri M tipi, R tipi vb. gibi farklı bağlantı dişi tiplerine sahip olan KQ2H-G serisi, KQ2S-G serisi vb. gibi birçok spesifik model ve spesifikasyon vardır. Bu nedenle model seçimi ve Spesifikasyonların gerçek ihtiyaçlara göre yapılması gerekir.
Aksesuarlar——Tek Dokunuş Bağlantı Parçaları-PC serisi iç yapı
HAYIR. |
Öğe |
Malzeme |
1 |
Serbest bırakma düğmesi |
POM |
2 |
Rehber |
Alüminyum alaşım |
3 |
Yaylı conta |
Paslanmaz çelik |
4 |
Chuck |
POM |
5 |
O-halkası |
NBR |
6 |
Vücut |
Pirinç |
Aksesuarlar——Tek Dokunuş Bağlantı Parçaları-PC serisi Harici özellikler
Model/öğe |
φ[ |
R |
L |
C |
k |
H(Düz karşısında) |
Ağırlık(g) |
PC4M5 |
4 |
M5 × 0,8 |
3.5 |
19.5 |
14 |
9 |
6.5 |
PC401 |
1/8" |
7.5 |
19.5 |
14 |
10 |
7 |
|
PC402 |
1/4" |
10 |
19.5 |
14 |
14 |
13.5 |
|
PC6M5 |
6 |
M5 × 0,8 |
3.5 |
22.5 |
16.5 |
12 |
8.5 |
PC601 |
1/8" |
7.5 |
22.0 |
18.5 |
12 |
7.5 |
|
PC602 |
1/4" |
10 |
24.5 |
18.5 |
14 |
15.5 |
|
PC603 |
3/8" |
11 |
22.5 |
18.5 |
17 |
24 |
|
PC604 |
1/2" |
14 |
26.0 |
18.5 |
21 |
46 |
|
PC801 |
8 |
1/8" |
7.5 |
28 |
18.5 |
14 |
13.5 |
PC802 |
1/4" |
10 |
27 |
18.5 |
14 |
13 |
|
PC803 |
3/8" |
11 |
23.5 |
18.5 |
17 |
21 |
|
PC804 |
1/2" |
14 |
27 |
18.5 |
21 |
43.5 |
|
PC1001 |
10 |
1/8" |
7.5 |
30 |
21 |
17 |
20.5 |
PC1002 |
1/4" |
10 |
32.5 |
21 |
17 |
24 |
|
PC1003 |
3/8" |
11 |
28 |
21 |
17 |
20.5 |
|
PC1004 |
1/2" |
14 |
26.5 |
21 |
21 |
36 |
|
PC1201 |
12 |
1/8" |
7.5 |
32.5 |
23 |
21 |
38.5 |
PC1202 |
1/4" |
10 |
35 |
23 |
21 |
40.5 |
|
PC1203 |
3/8" |
11 |
30.5 |
23 |
21 |
28.5 |
|
PC1204 |
1/2" |
14 |
32.5 |
23 |
21 |
415 |
